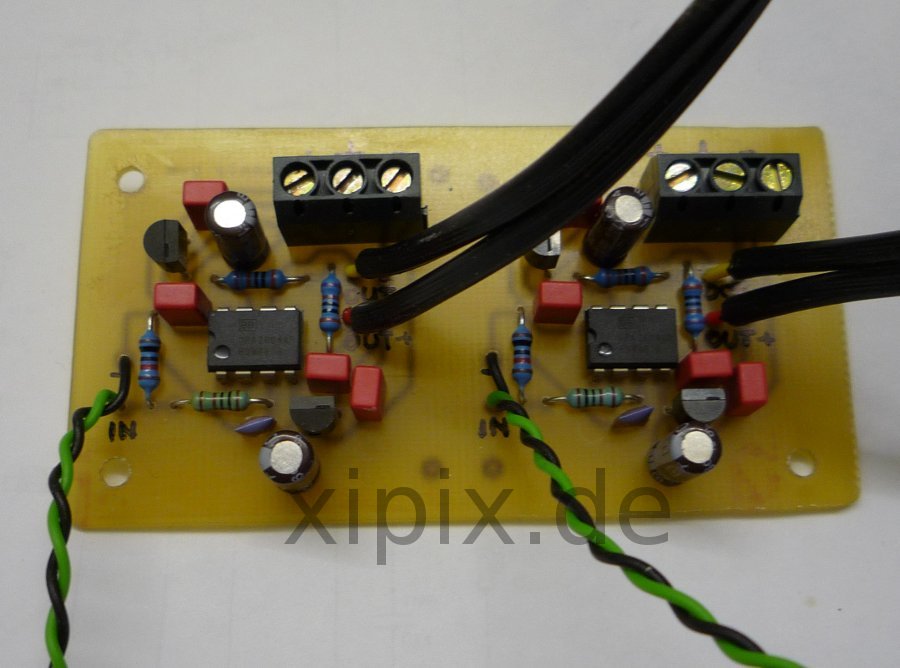

Wer zwei Endstufen im Brückenbetrieb betreiben will, braucht ein symmetrisches Signal. Um das herzustellen habe ich einen einfachen Symmetrierer entworfen. Dafür benutze ich einen Doppelopamp vom Typ OPA2604, ein Opamp ist als Buffer geschaltet und der andere als invertierender Verstärker mit einer Verstärkung von -1.

Die Schaltung ist recht simpel, arbeitet jedoch zuverlässig.


Schaltplan

Layout

Bestückungplan
